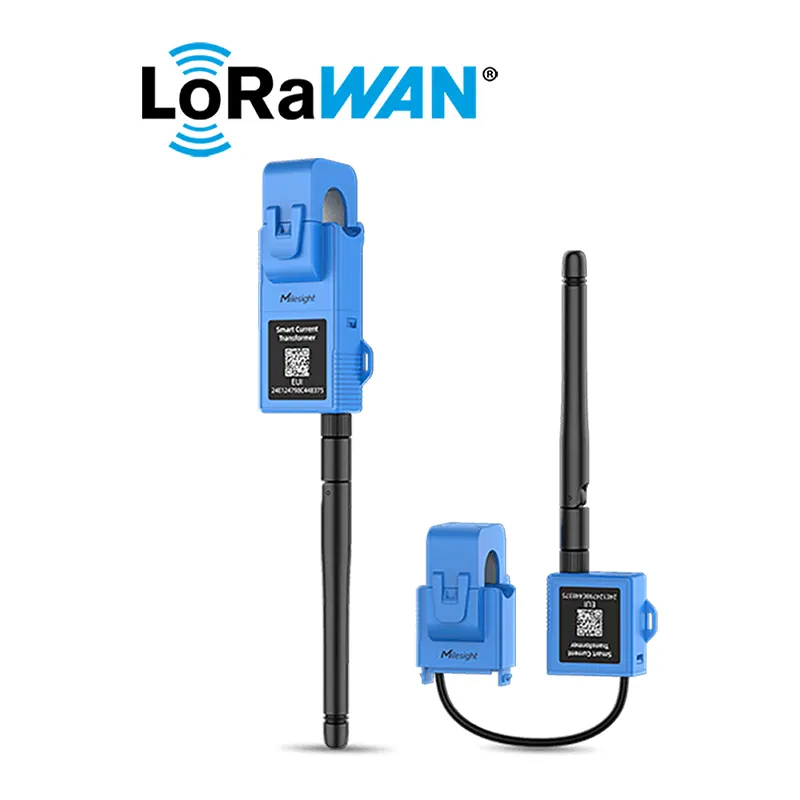

Milesight CT103-868M – Transformador de Corriente LoRaWAN 250A

Transformador de corriente inteligente LoRaWAN de hasta 250 A

El Milesight CT103-868M es un transformador de corriente inteligente diseñado para monitorizar de forma inalámbrica la corriente eléctrica en edificios, instalaciones comerciales y entornos industriales.

El CT103 permite medir corriente RMS hasta 250 A y transmitir los datos mediante LoRaWAN, facilitando la incorporación de instalaciones eléctricas existentes a sistemas de monitorización energética, Smart Energy y mantenimiento preventivo.

Su diseño de pinza no invasivo permite instalarlo alrededor de un único conductor sin cortar el cableado ni realizar modificaciones importantes en la instalación.

Medición de corriente RMS hasta 250 A

El CT103 está diseñado para circuitos con una corriente primaria nominal de 250 Arms y una corriente secundaria nominal de 125 mArms.

Utiliza una frecuencia de muestreo de hasta 3,3 kHz para proporcionar información precisa sobre el comportamiento de la corriente eléctrica.

La precisión especificada es de ±1 % para corrientes superiores a 5 Arms y ±3 % para corrientes iguales o inferiores a 5 Arms, con una resolución de 1 mA.

Monitorización energética y análisis de tendencias

El Milesight CT103 permite reportar tanto la corriente RMS como los datos acumulados de corriente, proporcionando información útil para analizar el comportamiento eléctrico de equipos y circuitos.

Estos datos pueden utilizarse para identificar patrones de funcionamiento, detectar consumos anómalos y apoyar estrategias de eficiencia energética y mantenimiento preventivo.

El dispositivo calcula además valores acumulados de amperios-hora, proporcionando información histórica sobre la utilización del circuito monitorizado.

Instalación no invasiva mediante pinza

El diseño de pinza del CT103 permite colocar el transformador alrededor del conductor sin necesidad de cortar el cable.

Esta instalación no invasiva facilita la incorporación de nuevos puntos de monitorización en cuadros eléctricos existentes y reduce las modificaciones necesarias sobre la infraestructura.

Su diseño compacto y desmontable permite además adaptar la posición del transformador y del módulo de comunicaciones a las características del cuadro eléctrico.

Instalación sin interrumpir la alimentación

El CT103 está diseñado para poder instalarse sin necesidad de desenergizar el circuito, facilitando su incorporación en instalaciones donde una interrupción del suministro puede afectar a equipos o procesos.

Esta característica resulta especialmente interesante en edificios comerciales e instalaciones industriales donde se quieren añadir nuevos puntos de monitorización reduciendo los tiempos de intervención.

Funcionamiento sin baterías

El Milesight CT103 se autoalimenta mediante la corriente inducida por el conductor que está monitorizando.

Por tanto, no necesita baterías ni una fuente de alimentación permanente adicional, reduciendo las necesidades de mantenimiento del dispositivo.

También puede recibir alimentación de 5 V mediante el puerto USB Type-C cuando las condiciones de la instalación lo requieran.

Corriente mínima necesaria para el reporte

Cuando el CT103 funciona utilizando exclusivamente la energía obtenida del propio conductor, debe alcanzarse una corriente mínima para garantizar el funcionamiento y transmisión de los datos.

Para el CT103, Milesight especifica una corriente mínima de reporte de 12 Arms con un intervalo de transmisión de 1 minuto y de 6 Arms con un intervalo de 10 minutos.

Estos valores deben tenerse en cuenta especialmente cuando se pretende monitorizar circuitos con cargas reducidas.

Monitorización de temperatura del cable

El puerto USB Type-C permite conectar un sensor NTC externo para monitorizar la temperatura del cable.

El sensor dispone de un rango de medición de -20 °C a +100 °C, complementando los datos eléctricos con información térmica sobre el conductor monitorizado.

Esta función puede ayudar a identificar situaciones anómalas asociadas a calentamientos del cableado y apoyar estrategias de mantenimiento preventivo.

Detección de condiciones anómalas

El CT103 incorpora funciones de alarma que permiten detectar comportamientos anómalos de la corriente monitorizada.

Gracias a una tasa de muestreo configurable de hasta 1 segundo, el dispositivo puede proporcionar una respuesta rápida ante determinadas condiciones de alarma.

El equipo incorpora además un indicador LED para mostrar su estado de funcionamiento y las situaciones de alarma.

Comunicación LoRaWAN EU868

La versión CT103-868M utiliza LoRaWAN en la banda EU868 para transmitir los datos hacia gateways y servidores de red compatibles.

El dispositivo utiliza los modos OTAA y ABP y funciona como dispositivo LoRaWAN Clase A.

La conectividad LoRaWAN permite desplegar múltiples puntos de medición sin necesidad de cablear una red de comunicaciones hasta cada cuadro eléctrico.

Antena externa para instalaciones en cuadros eléctricos

El CT103 dispone de un conector SMA de 50 Ω para la conexión de la antena LoRaWAN.

La posibilidad de utilizar una antena externa resulta especialmente útil en cuadros eléctricos y armarios metálicos, donde la propia estructura puede dificultar la propagación de la señal.

Diseño compacto y desmontable

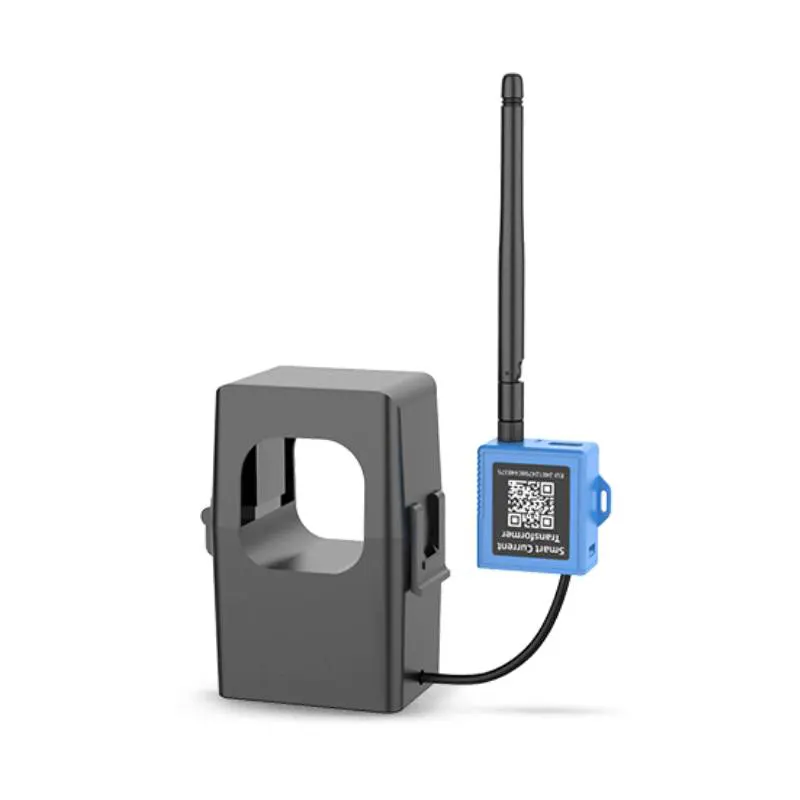

La serie CT10x utiliza un diseño flexible y desmontable compuesto por la pinza de corriente y el módulo transceptor.

Esta arquitectura facilita la instalación en cuadros eléctricos con espacio reducido y permite colocar el módulo de comunicaciones en una posición adecuada para cada instalación.

El transceptor puede fijarse mediante bridas mientras que la pinza permanece suspendida sobre el conductor monitorizado.

Configuración mediante USB-C y LoRaWAN

El Milesight CT103 puede configurarse mediante su puerto USB Type-C o mediante comandos downlink LoRaWAN.

El puerto USB-C puede utilizarse para alimentación, configuración, acceso a consola o conexión del sensor NTC de temperatura del cable.

Actualización remota mediante FUOTA

El CT103 es compatible con Firmware Update Over The Air (FUOTA), permitiendo realizar actualizaciones de firmware de forma remota.

Esta función facilita el mantenimiento de instalaciones con múltiples dispositivos distribuidos entre diferentes cuadros eléctricos, edificios o zonas industriales.

Monitorización inalámbrica de instalaciones eléctricas

El Milesight CT103-868M proporciona una solución no invasiva para incorporar monitorización de corriente a instalaciones eléctricas existentes.

Su rango de hasta 250 A, frecuencia de muestreo de 3,3 kHz, funcionamiento sin baterías y conectividad LoRaWAN permiten desplegar sistemas de monitorización energética sin necesidad de modificar el cableado ni instalar una red de comunicaciones física.

La combinación de medición eléctrica, alarmas y monitorización opcional de temperatura permite utilizar el CT103 tanto para gestión energética como para aplicaciones de mantenimiento preventivo en edificios e instalaciones industriales.
