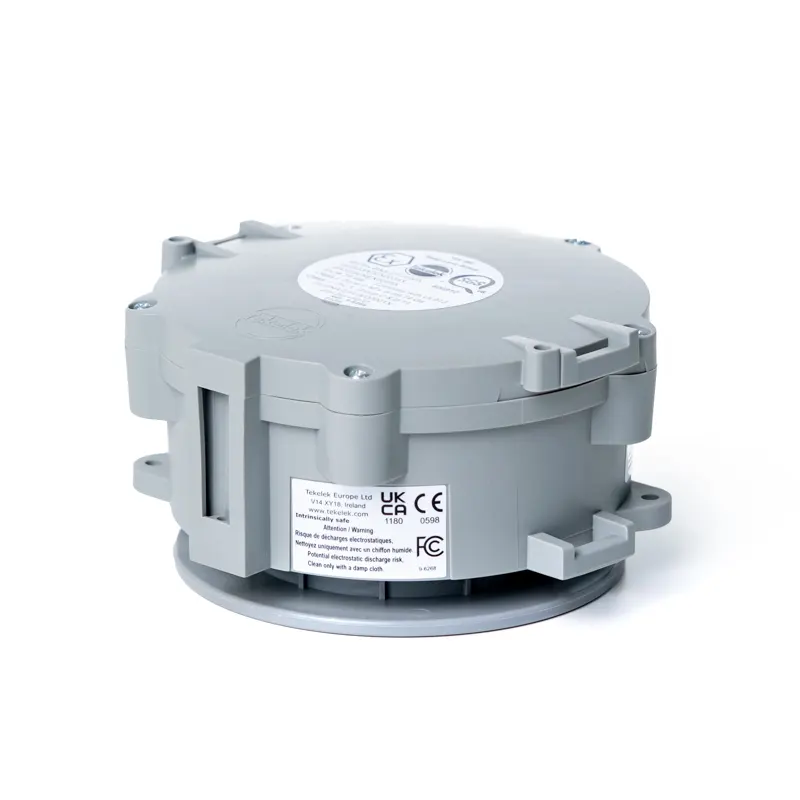

Rochester Sensors TEK 880 – Sensor Radar 4G de Nivel de Líquidos ATEX

Sensor radar para monitorización remota del nivel de líquidos

El Rochester Sensors TEK 880 es un sensor radar celular diseñado para realizar la medición continua y remota del nivel de líquidos en depósitos. Su tecnología de radar sin contacto permite determinar el nivel del producto almacenado y transmitir los datos a un servidor remoto mediante redes celulares.

Está especialmente diseñado para aplicaciones profesionales donde se necesita controlar depósitos de forma remota, incluyendo instalaciones con líquidos peligrosos y no peligrosos. Puede utilizarse con agua, productos químicos, aditivos, lubricantes, petróleo, diésel, aceite de motor, fluidos hidráulicos y aceites usados, entre otras aplicaciones compatibles.

Tecnología radar para medición continua sin contacto

El TEK 880 utiliza tecnología radar para determinar la distancia hasta la superficie del líquido sin necesidad de que el elemento de medida esté en contacto directo con el producto almacenado.

El sistema proporciona una resolución radar de 2 mm y está compensado por temperatura, proporcionando una solución robusta para aplicaciones de inventario y monitorización continua de depósitos.

Rango de medida adaptado al líquido y al tipo de instalación

El rango general especificado para el radar se sitúa entre más de 10 cm y menos de 6,75 metros. Sin embargo, el alcance efectivo depende del líquido almacenado, sus propiedades dieléctricas y de si el sensor se instala de forma invasiva o no invasiva.

En montaje invasivo, el fabricante especifica un alcance de hasta 6,75 m para agua y AdBlue/DEF y hasta 4 m para diésel, queroseno y gasolina. En instalación no invasiva, los valores indicados son de hasta 2 m para agua y AdBlue/DEF y hasta 3 m para diésel, queroseno y gasolina.

Por este motivo, para aplicaciones específicas es recomendable seleccionar la configuración teniendo en cuenta tanto las dimensiones del depósito como el tipo de líquido que se desea monitorizar.

Instalación invasiva o no invasiva

Una de las características más interesantes del TEK 880 es la posibilidad de realizar una instalación invasiva o no invasiva dependiendo del depósito y de la aplicación.

En determinados depósitos de plástico, el radar puede realizar la medición desde el exterior, atravesando el material del depósito. Esto permite instalar el equipo sin entrar en contacto directo con el líquido almacenado.

En este tipo de instalación deben tenerse en cuenta factores como el material y espesor del depósito, la condensación y las características del líquido, ya que pueden afectar al alcance y a la precisión de la medida.

Certificación ATEX para líquidos y entornos exigentes

El Rochester Sensors TEK 880 está diseñado para aplicaciones donde puede ser necesaria la instalación de equipos certificados para atmósferas potencialmente explosivas.

Cuenta con certificación ATEX / IECEx II (1)G Ex ia IIB T4 y certificación norteamericana Class I, Division 1 UL913. Su diseño intrínsecamente seguro permite utilizarlo en aplicaciones profesionales de monitorización de combustibles y otros líquidos en las condiciones contempladas por sus certificaciones.

Comunicación LTE Cat-M1 y NB-IoT

Los datos obtenidos por el sensor pueden enviarse directamente a un servidor remoto mediante conectividad celular LTE Cat-M1 / NB-IoT. El equipo también contempla fallback 2G según las redes y bandas disponibles.

La comunicación celular permite desplegar sistemas de monitorización de depósitos distribuidos sin necesidad de instalar una red LoRaWAN local, facilitando especialmente la supervisión de activos situados en diferentes ubicaciones.

Monitorización remota del inventario

El TEK 880 permite realizar tanto monitorización puntual como gestión continua del inventario. Los datos de nivel pueden transmitirse hacia aplicaciones de monitorización remota para conocer el estado de cada depósito sin necesidad de realizar comprobaciones manuales.

El intervalo de envío de información puede configurarse según las necesidades de la instalación, ayudando a equilibrar la frecuencia de actualización con el consumo energético del dispositivo.

Registro interno y programación de alarmas

El sensor incorpora un logger de 28 slots con intervalo de registro configurable. Esto permite almacenar información de las mediciones y adaptar el funcionamiento del dispositivo a las necesidades de cada proyecto.

También pueden configurarse alarmas asociadas al nivel del depósito, incluyendo:

• Alarma de nivel alto
• Alarma de nivel bajo

Estas funciones facilitan la supervisión de depósitos y permiten detectar situaciones que requieren reposición, vaciado o intervención.

GPS y GLONASS integrados

El TEK 880 incorpora GPS / GLONASS para disponer de información de posicionamiento global del dispositivo. Esta característica resulta especialmente útil cuando se gestionan numerosos depósitos o activos distribuidos geográficamente.

La geolocalización facilita la identificación de cada instalación y puede mejorar la gestión logística de operaciones de suministro, recogida o mantenimiento.

Bluetooth BLE 5.2 para instalación y lecturas locales

Además de la comunicación celular, el sensor dispone de Bluetooth Low Energy (BLE) 5.2. Esta conexión se utiliza durante la instalación y permite obtener lecturas locales mediante la aplicación BLE correspondiente.

De esta forma, el técnico puede comprobar el funcionamiento y realizar determinadas operaciones localmente sin depender exclusivamente de la comunicación celular.

Protección IP68 para instalaciones exteriores

El TEK 880 dispone de protección IP68 y está preparado para instalaciones en exterior. Su carcasa estándar está fabricada en polipropileno estabilizado frente a radiación UV, existiendo también una opción en PVDF (Kynar) para determinadas aplicaciones.

El rango de temperatura de funcionamiento especificado por el fabricante es de -25 °C a +50 °C.

Batería reemplazable de larga duración

El dispositivo se alimenta mediante una batería de litio Li-SOCl2 reemplazable, evitando la necesidad de disponer de alimentación eléctrica junto al depósito.

El datasheet actual especifica una autonomía de hasta 13 años bajo determinadas condiciones de funcionamiento. Esta cifra está basada en una comunicación diaria, buena intensidad de señal sin reintentos, una muestra radar cada 60 minutos y las condiciones de depósito especificadas por Rochester Sensors.

La autonomía real dependerá, por tanto, de la configuración, frecuencia de comunicación, cobertura celular, temperatura y condiciones concretas de cada instalación.

Control remoto de depósitos sin infraestructura local

La combinación de medición radar, comunicación celular, certificación ATEX, protección IP68, geolocalización y alimentación por batería convierte al Rochester Sensors TEK 880 en una solución especialmente indicada para monitorizar depósitos distribuidos y ubicaciones donde no resulta práctico disponer de alimentación o infraestructura de comunicaciones local.

Su capacidad de instalación invasiva o no invasiva amplía además las posibilidades de integración en diferentes tipos de depósitos, permitiendo adaptar la solución a las características del líquido, del tanque y de cada instalación.
