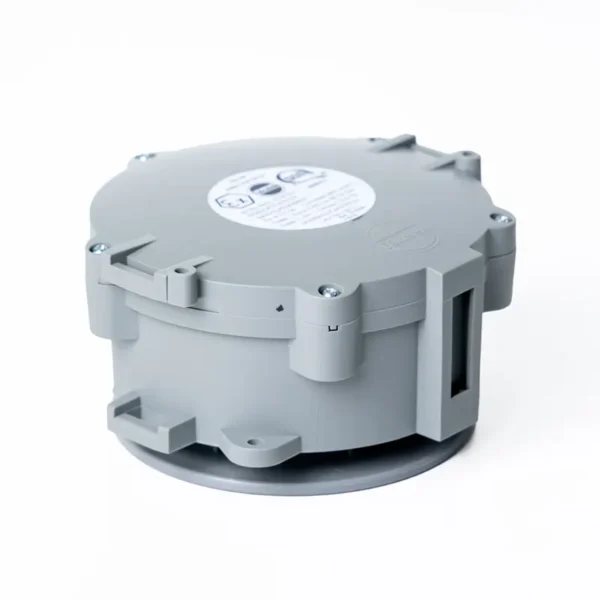

TEK 880 – Sensor Radar 4G de Nivel de Líquidos ATEX

Sensor radar para monitorización remota del nivel de líquidos

El TEK 880 es un sensor radar celular diseñado para la medición continua y remota del nivel de líquidos en depósitos. Utiliza tecnología radar sin contacto para medir el nivel del producto almacenado y transmitir posteriormente la información a un servidor remoto mediante redes celulares.

Su diseño está especialmente orientado a aplicaciones profesionales de monitorización de depósitos, incluyendo líquidos peligrosos y no peligrosos como agua, productos químicos, aditivos, lubricantes, petróleo, diésel, aceite de motor, fluidos hidráulicos y aceites usados.

Tecnología radar de 60 GHz sin contacto

El TEK 880 utiliza tecnología radar de 60 GHz para medir el nivel del líquido sin necesidad de contacto físico con el producto almacenado. El radar determina la distancia hasta la superficie del líquido, permitiendo realizar una monitorización continua del depósito.

Al tratarse de una tecnología de medición sin contacto, se reduce la exposición directa del sensor al líquido y los problemas asociados al desgaste, contaminación o corrosión del elemento de medida.

Instalación invasiva o no invasiva

Una de las características más interesantes del TEK 880 es que admite instalación invasiva y no invasiva, permitiendo adaptar el montaje al tipo de depósito y a las características de cada instalación.

En depósitos fabricados con determinados materiales no conductores, como plástico o polipropileno, la señal radar puede atravesar la pared del tanque y obtener la reflexión del líquido almacenado. Esto permite realizar una medición desde el exterior del depósito sin necesidad de practicar una abertura para introducir el sensor.

En depósitos metálicos y otras aplicaciones donde la señal no puede atravesar el material, el TEK 880 puede utilizarse mediante una instalación invasiva orientando el radar directamente hacia el interior del tanque.

Monitorización mediante LTE Cat-M1 y NB-IoT

El TEK 880 incorpora conectividad celular LTE Cat-M1 / NB-IoT para transmitir los datos de nivel a un servidor remoto mediante una conexión TCP.

Esta comunicación celular permite desplegar sistemas de monitorización en depósitos distribuidos geográficamente sin necesidad de instalar una infraestructura LoRaWAN local, resultando especialmente útil para instalaciones aisladas o parques de depósitos situados en diferentes ubicaciones.

Certificación ATEX para aplicaciones exigentes

El TEK 880 es un sensor radar ATEX e intrínsecamente seguro desarrollado para aplicaciones de monitorización de líquidos donde pueden existir atmósferas potencialmente explosivas.

El dispositivo dispone además de certificaciones IECEx y UL 913 Class I Division 1 Zone 0, ampliando sus posibilidades de utilización en aplicaciones profesionales relacionadas con combustibles, productos químicos y otros líquidos peligrosos.

Monitorización de combustibles, agua, aceites y productos químicos

El TEK 880 puede utilizarse para monitorizar una amplia variedad de líquidos. Entre las aplicaciones indicadas para el producto se encuentran:

• Agua
• Productos químicos
• Aditivos
• Lubricantes
• Petróleo
• Diésel
• Aceite de motor
• Fluidos hidráulicos
• Aceites usados
• Otros líquidos peligrosos y no peligrosos compatibles

Gestión remota del inventario de los depósitos

Además de proporcionar información sobre el nivel, el TEK 880 está diseñado para aplicaciones de gestión remota de inventario. Puede utilizarse tanto para comprobaciones puntuales como para monitorización continua, permitiendo conocer remotamente el estado de los depósitos.

El intervalo de comunicación con el servidor es configurable, pudiendo adaptarse desde transmisiones cada 2 horas hasta una vez al mes, según las necesidades de cada instalación.

Alarmas configurables

El sensor permite configurar diferentes alarmas para detectar automáticamente situaciones relevantes en el depósito. Entre ellas se encuentran:

• Nivel alto
• Nivel bajo
• Velocidad de cambio del nivel durante operaciones de llenado o vaciado

Estas funciones permiten utilizar la información obtenida por el sensor para optimizar operaciones de suministro, recogida y mantenimiento de los depósitos.

Registro interno de las mediciones

El TEK 880 incorpora un logger de 28 slots con intervalo de registro configurable. De esta forma, el funcionamiento del sistema puede adaptarse a la frecuencia de monitorización requerida por cada aplicación.

La combinación del registro interno con los intervalos configurables de comunicación permite ajustar el funcionamiento del dispositivo según las necesidades de información y autonomía de la instalación.

GPS y GLONASS integrados

El sensor incorpora sistemas de posicionamiento GPS / GLONASS, permitiendo disponer de información sobre la ubicación del dispositivo.

Esta característica resulta especialmente útil para la gestión de depósitos móviles, IBC, totes o parques de activos distribuidos, donde además de conocer el nivel del líquido puede ser necesario identificar la ubicación de cada depósito.

Bluetooth BLE para instalación y lecturas locales

El TEK 880 dispone también de conectividad Bluetooth BLE, utilizada para facilitar la instalación y obtener lecturas locales.

Esto permite al técnico interactuar con el dispositivo durante la puesta en marcha y comprobar las mediciones localmente sin depender exclusivamente de la comunicación celular con el servidor remoto.

Protección IP68 para instalaciones exteriores

El dispositivo cuenta con protección IP68, proporcionando una elevada resistencia frente a la entrada de polvo y agua y permitiendo su utilización en instalaciones exteriores y entornos industriales exigentes.

El sensor dispone además de compensación de temperatura para mantener un funcionamiento estable ante variaciones de las condiciones ambientales.

Hasta 10 años de autonomía

El TEK 880 está diseñado para funcionar de forma autónoma mediante batería, facilitando su instalación en depósitos donde no existe una fuente de alimentación disponible.

El fabricante indica una autonomía de hasta 10 años. La duración real dependerá de las condiciones de funcionamiento, cobertura celular, frecuencia de medición y configuración de las comunicaciones.

Aplicaciones del TEK 880

La combinación de tecnología radar, conectividad celular, alimentación autónoma y certificación para atmósferas potencialmente explosivas convierte al TEK 880 en una solución especialmente adecuada para:

• Monitorización remota de depósitos de líquidos
• Control de depósitos de agua
• Monitorización de diésel y productos petrolíferos
• Control de aceites y lubricantes
• Depósitos de productos químicos
• Gestión remota de inventario
• Monitorización de líquidos peligrosos y no peligrosos
• Depósitos IBC y depósitos de plástico
• Instalaciones industriales y exteriores

Monitorización de depósitos mediante radar y comunicación celular

El TEK 880 combina medición radar de 60 GHz con comunicación LTE Cat-M1 / NB-IoT para crear una solución autónoma de monitorización remota de depósitos.

Su posibilidad de realizar instalaciones invasivas o no invasivas, junto con la certificación ATEX, protección IP68, GPS/GLONASS, Bluetooth BLE y alimentación por batería, permite utilizarlo en proyectos donde se necesita conocer de forma remota y fiable el nivel de líquidos almacenados en depósitos.
